冷缝是指在混凝土浇筑过程中因突发不可预料因素而导致的混凝土浇筑中断、且间隔时间超过混凝土的初凝时间，但小于混凝土的终凝时间而在混凝土结构中形成的一种薄弱面。
施工缝是指因施工工艺、施工强度、混凝土温控措施等原因，“故意”产生的一个新老混凝土间的缝，但施工缝是需要凿毛、设置拉筋、设止水钢板等措施处理的。对于地下室剪力墙的施工缝，一般是在剪力墙内的施工缝处，预埋一道止水钢板，止水钢板的厚度一般为3mm，为了保证质量，可加厚到5mm。
两者之间的□大不同是：一个是施工不当、一个是施工需要。

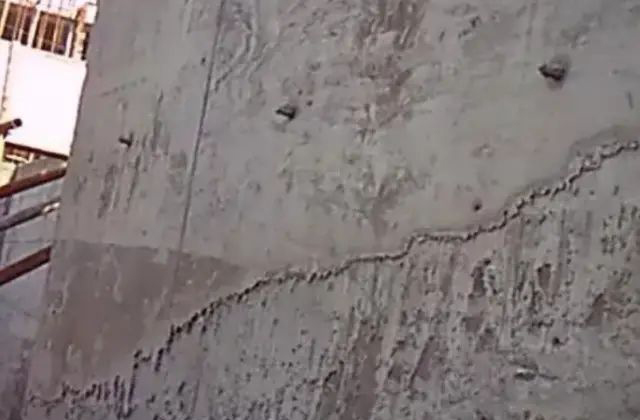

剪力墙冷缝

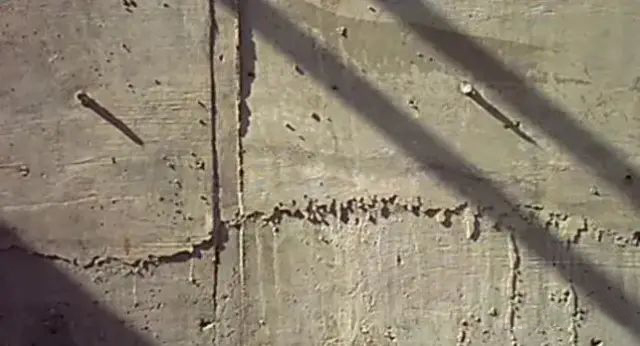

剪力墙施工缝
一、冷缝危害
钢筋混凝土结构浇筑过程中出现冷缝，冷缝会给钢筋混凝土结构带来较大隐患，影响混凝土对钢筋的握裹力，影响钢筋混凝土结构的整体性，影响混凝土对钢筋的保护作用，水可能通过冷缝锈蚀钢筋，影响结构的自防水和使用寿命。冷缝首先要分析裂缝形成的原因，观察裂缝的状况（是否贯通），然后根据具体情况做相应处理。主要的处理方式如下：
二、冷缝处理工艺
1、 处理概念
人工凿除混凝土表面乳皮，清水冲洗干净，采用去石子砂浆接缝，加强振捣和养护。
2、 处理过程
· 人工凿毛
· 高压水冲洗：冲毛水压力达到25—50 mpa ,效率高，间隙期超过2周，冲毛效果差。
· 低压水冲毛：在混凝土终凝后，用0.3—0.6 mpa 的水压冲毛，可能会冲掉2-3cm厚的表层混凝土。
· 利用风砂枪冲毛：对龄期长的混凝土冲毛有效，但是费工、费时、费料，施工干扰大。
· 钢丝刷机械刷毛：功效高，效果好，费用大。
三、冷缝处理方法
1、表面修补法
表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深处裂缝的处理。通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷水泥基渗透结晶、沥青等防水材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。
2、灌浆、嵌缝封堵法
灌浆法主要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补，它是利用压力设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。
嵌缝法是裂缝封堵中□常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料，以达到封闭裂缝的目的。常用的塑性材料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等；常用的刚性止水材料为聚合物水泥砂浆。
3、混凝土置换法
混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。
4、自修复法
添加mate-adv混凝土自修复防水密实剂，可减少混凝土早期收缩裂缝78%以上，混凝土裂缝的自修复率达到157%。mate-adv混凝土自修复防水密实剂是一种掺入特殊活性无机材料的防水密实剂，通过改性处理后复合而成的深蓝色无机水溶液。兼具防水、密实、混凝土微裂缝自修复功能。掺入混凝土中，在混凝土内部形成自修复系统，当混凝土产生微裂缝时，活性修复材料遇水被二次激活，将混凝土中的微裂缝填充和堵塞，使混凝土微裂缝达到自修复，提高混凝土防水性、密实性及耐久性。
掺量为混凝土胶凝材料总质量的0.4%。
部分素材来源：网络资料
版权归原作者所有，如有侵权，请联系删除
